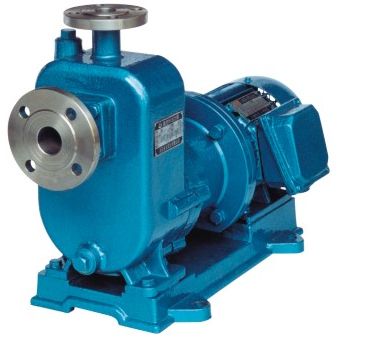

一、产品概述: ZCQ型磁力传动离心泵(简称自吸磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理,工艺先进,具有全密封,无泄漏,耐腐蚀的特点,其性能达到国外同类产品的先进水平.磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便.可广泛应用于化工,制药,石油,电镀,食品,电影照相洗印,科研机构,国防工业等单位抽送酸,碱液,油类,稀有贵重液,镀液,挥发性液体,以及循环水设备配套.特别是易燃,易爆,挥发性液体的抽送,选用此泵则更为理想.
二、自吸磁力泵工作原理:
本泵采用外混式轴向水泵结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸作用。
三、自吸磁力泵的主要性能参数:
流量:3-50m3/h
扬程:12-50m
电机功率:0.37-15kW
使用温度:≤80℃(根据用户需求可定制达到≤200℃)
材质:1Cr18Ni9Ti (可定制304.316.316L材质)

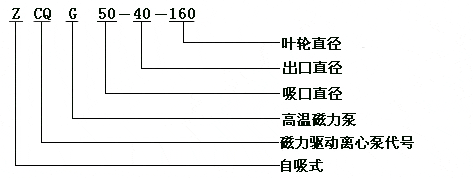

四、自吸磁力泵型号意义:
五、自吸磁力泵的性能参数表
型号 进口-出口 |
流量 Q m3/h |
扬程 H m |
转速 n r/min |
效率 ゥ % |
配带电 机功率 KW |
自吸 性能 m/3分 |
ZCQ20-16-100 |
0.8 1.6 1.9 |
8.5 12 6 |
2900 |
17 19 20 |
YS7112 0.37 |
4 |
ZCQ25-20-115 |
1.5 3 3.6 |
16.5 15 13.5 |
2900 |
24 26 27 |
YYB802-2 1.1 |
4 |
ZCQ32-25-115 |
1.9 3.2 3.8 |
17 15 13 |
2900 |
23 30 31 |
YYB802-2 1.1 |
4 |
ZCQ32-25-145 |
1.9 3.2 3.8 |
27 25 23 |
2900 |
21 28 29 |
YYB802-2 1.1 |
4 |
ZCQ40-32-125 |
3.8 6.3 7.5 |
22 20 18.5 |
2900 |
28 35 36 |
YYB90L-2 2.2 |
4 |
ZCQ40-32-160 |
3.8 6.3 7.5 |
34 32 29 |
2900 |
25 32 33 |
YYB120M-2 4.0 |
4 |
ZCQ50-40-145 |
7.5 12.5 15 |
27 25 23 |
2900 |
30 42 43 |
YYB112M-2 4.0 |
4 |
ZCQ50-40-160 |
7.5 12.5 15 |
34 32 29 |
2900 |
28 39 40 |
YYB112M-2 4.0 |
4 |
ZCQ50-32-200 |
7.5 12.5 15 |
52.5 50 48 |
2900 |
21 31 32 |
YYB132S2-2 7.5 |
4 |
ZCQ65-50-125 |
15 25 30 |
22 20 18.5 |
2900 |
40 51 52 |
YYB132S1-2 5.5 |
4 |
ZCQ65-50-160 |
15 25 30 |
34 32 29.5 |
2900 |
32 43 44 |
YYB132S2-2 7.5 |
4 |
ZCQ65-40-200 |
15 25 30 |
53 50 47 |
2900 |
25 37 38 |
YYB160M2-2 15 |
4 |
ZCQ80-65-125 |
30 50 60 |
22.5 20 18 |
2900 |
41 52 53 |
YYB132S2-2 7.5 |
4 |
ZCQ80-65-160 |
30 50 60 |
34 32 29 |
2900 |
36 48 49 |
YYB160M2-2 15 |
4 |
ZCQ80-50-200 |
30 50 60 |
53 50 47 |
2900 |
36 46 47 |
YYB180M-2 22 |
4 |
ZCQ80-50-250 |
30 50 60 |
84 80 75 |
2900 |
36 46 47 |
YYB220L2-2 37 |
4 |
ZCQ100-80-160 |
60 100 120 |
35 32 28 |
2900 |
46 55 56 |
YYB180M-2 22 |
4 |
ZCQ100-65-200 |
60 100 120 |
54 50 47 |
2900 |
42 53 56 |
YYB220L2-2 37 |
4 |
ZCQ100-65-250 |
60 100 120 |
86 80 74.5 |
2900 |
37 48 49 |
YYB250M-2 55 |
4 | |
