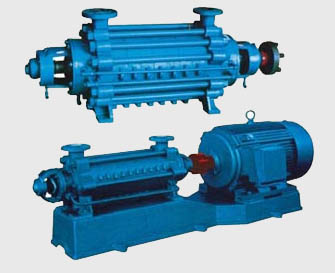

产品概述
G型锅炉给水泵，供输送清水及物理化学性质类似于水的液体之用。
本型水泵扬程在46至576米时，流量为6至55米/小时，液体的最高温度低于110适合于锅粮给水，轼厂及城市给水之用。水泵配用Y型电动机。
目前所制造的G型泵有：11/2G-5，21/2G6及4G8等共4种。
结构说明
G型水泵为多级分段式，其吸入口位于进水段上，吐出口在出水段上均垂直向上，其扬程机根据使用而增减水泵级数。水泵装配良好瑟否，对性能影响关系很大，万其是各个叶轮的出口与导叶进口之宁肯对位置，每级叶轮的吐出口中心必须对准导叶的中心，其中稍有偏差即将使水段上均直向上，其扬程可根据使用而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的出口与导叶进口之相对位置，每级叶轮的吐出口中心必须对准导叶的中心，其中稍有偏差即将使水泵的流量减少，扬程降低，效率差，故在检修装配时务必注意，若有偏差必须调整。
泵型号
Pump Size |
流量Capacity Q |
扬程
Head(m)
H(米) |
转速
Speed
转/分
(rpm) |
效率
Eff.η
(%) |
必需汽蚀
余量 米
NPSH(m) |
功率Power千瓦(kw) |
| 立方米/小时(m3/hr) |
升/秒(1/s) |
轴功率
Shaft Power |
电机功率
Moter Power |
| G6-25×3 |
6.3 |
1.75 |
75 |
2950 |
45 |
2.0 |
2.86 |
5.5 |
| G6-25×4 |
100 |
3.81 |
7.5 |
| G6-25×5 |
125 |
4.77 |
7.5 |
| G6-25×6 |
150 |
5.72 |
11 |
| G6-25×7 |
175 |
6.67 |
11 |
| G6-25×8 |
200 |
7.63 |
15 |
| G6-25×9 |
225 |
8.58 |
15 |
| G6-25×10 |
250 |
8.53 |
18.5 |
| G6-25×11 |
275 |
10.5 |
18.5 |
| G6-25×12 |
300 |
11.44 |
18.5 |
| G12-25×3 |
12.5 |
3.47 |
75 |
2950 |
54 |
2.0 |
4.73 |
7.5 |
| G12-25×4 |
100 |
6.30 |
11 |
| G12-25×5 |
125 |
7.88 |
11 |
| G12-25×6 |
150 |
9.46 |
15 |
泵型号
Pump Size |
流量Capacity Q |
扬程
Head(m)
H(米) |
转速
Speed
转/分
(rpm) |
效率
Eff.η
(%) |
必需汽蚀
余量 米
NPSH(m) |
功率Power千瓦(kw) |
| 立方米/小时(m3/hr) |
升/秒(1/s) |
轴功率
Shaft Power |
电机功率
Moter Power |
| G12-25×7 |
12.5 |
3.47 |
175 |
2950 |
54 |
2.0 |
11.04 |
15 |
| G12-25×8 |
200 |
12.61 |
18.5 |
| G12-25×9 |
225 |
14.18 |
18.5 |
| G12-25×10 |
250 |
15.76 |
22 |
| G12-25×11 |
275 |
17.34 |
22 |
| G12-25×12 |
300 |
18.9 |
30 |
| G12-30×3 |
25 |
6.94 |
90 |
2950 |
62 |
2.2 |
9.88 |
15 |
| G12-30×4 |
120 |
13.1 |
18.5 |
| G12-30×5 |
150 |
16.47 |
22 |
| G12-30×6 |
180 |
19.77 |
30 |
| G12-30×7 |
210 |
23.1 |
30 |
| G12-30×8 |
240 |
26.4 |
37 |
| G12-30×9 |
270 |
29.65 |
37 |
| G12-30×10 |
300 |
32.9 |
45 |
| G46-30×3 |
43 |
11.9 |
90 |
2950 |
70 |
3.0 |
16.11 |
22 |
| G46-30×4 |
120 |
21.48 |
30 |
| G46-30×5 |
150 |
26.85 |
37 |
| G46-30×6 |
180 |
32.21 |
37 |
| G46-30×7 |
210 |
37.58 |
45 |
| G46-30×8 |
240 |
42.95 |
55 |
| G46-30×9 |
270 |
48.32 |
55 |
| G46-30×10 |
300 |
53.69 |
75 |
| G46-50×3 |
46 |
12.8 |
150 |
2950 |
63 |
2.8 |
29.83 |
37 |
| G46-50×4 |
200 |
39.77 |
45 |
| G46-50×5 |
250 |
49.71 |
55 |
| G46-50×6 |
300 |
59.65 |
75 |
| G46-50×7 |
350 |
69.6 |
75 |
| G46-50×8 |
400 |
79.54 |
90 |
| G46-50×9 |
450 |
89.48 |
110 |
| G46-50×10 |
500 |
99.42 |
110 |
| G46-50×11 |
550 |
109.36 |
132 |
| G46-50×12 |
600 |
119.3 |
132 |
| G85-45×2 |
85 |
23.6 |
90 |
2950 |
72 |
4.2 |
28.94 |
37 |
| G85-45×3 |
135 |
43.4 |
55 |
| G85-45×4 |
180 |
57.87 |
75 |
| G85-45×5 |
225 |
72.34 |
90 |
| G85-45×6 |
270 |
86.81 |
110 |
| G85-45×7 |
315 |
101.3 |
132 |
| G85-45×8 |
360 |
115.7 |
132 |
| G85-45×9 |
405 |
130.2 |
160 |
| G155-30×2 |
155 |
43 |
60 |
1480 |
75 |
3.9 |
33.77 |
55 |
| G155-30×3 |
90 |
50.65 |
75 |
| G155-30×4 |
120 |
67.54 |
90 |
| G155-30×5 |
150 |
84.42 |
110 |
| G155-30×6 |
180 |
101.3 |
132 |
| G155-30×7 |
210 |
118.2 |
160 |
| G155-30×8 |
240 |
135.1 |
180 |
| G155-30×9 |
270 |
152 |
180 |
| G155-30×10 |
300 |
168.8 |
225 |
泵型号
Pump Size |
流量Capacity Q |
扬程
Head(m)
H(米) |
转速
Speed
转/分
(rpm) |
效率
Eff.η
(%) |
必需汽蚀
余量 米
NPSH(m) |
功率Power千瓦(kw) |
| 立方米/小时(m3/hr) |
升/秒(1/s) |
轴功率
Shaft Power |
电机功率
Moter Power |
| G155-67×3 |
155 |
43 |
201 |
2950 |
74 |
5.0 |
114.7 |
132 |
| G155-67×4 |
268 |
152.9 |
185 |
| G155-67×5 |
335 |
191.1 |
220 |
| G155-67×6 |
402 |
229.3 |
275 |
| G155-67×7 |
469 |
267.5 |
350 |
| G155-67×8 |
536 |
305.7 |
350 |
| G155-67×9 |
608 |
344 |
440 |
| G280-43×2 |
280 |
77.8 |
86 |
1480 |
77 |
4.7 |
85.17 |
110 |
| G280-43×3 |
129 |
127.7 |
150 |
| G280-43×4 |
172 |
170.3 |
230 |
| G280-43×5 |
215 |
212.9 |
300 |
| G280-43×6 |
258 |
255.5 |
300 |
| G280-43×7 |
301 |
298.1 |
350 |
| G280-43×8 |
344 |
304.7 |
410 |
| G280-43×9 |
387 |
383.2 |
430 | |
